Libreswanを使用したその他のクラウドへのアクセス

1. AWS ConsoleまたはAPIを使用し、プロビジョニング・プロセスを使用してLibreswan VMを作成します。Oracle Linux、CentOSまたはRed Hatをメイン・オペレーティング・システムとして使用します。

2. 新しいインスタンスが起動したら、SSHを使用して接続し、Libreswanパッケージをインストールします:

   sudo yum -y install libreswan

3. AWS Consoleで、Libreswan VMインスタンスのソースおよび宛先チェックを無効にするため、インスタンスを右クリックしてネットワーキングをクリックし、次にソース/宛先チェックの変更をクリックします。プロンプトが表示されたら、はい、無効化をクリックします。



4. Libreswan VMで、AWSクライアントがLibreswan VMを介してトラフィックを送信および受信できるように、IP_forwardを構成します。/etc/sysctl.confファイルで、次の値を設定し、sudo sysctl -pを使用して更新を適用します。

   net.ipv4.ip_forward=1
   net.ipv4.conf.all.accept_redirects = 0
   net.ipv4.conf.all.send_redirects = 0
   net.ipv4.conf.default.send_redirects = 0
   net.ipv4.conf.eth0.send_redirects = 0
   net.ipv4.conf.default.accept_redirects = 0
   net.ipv4.conf.eth0.accept_redirects = 0

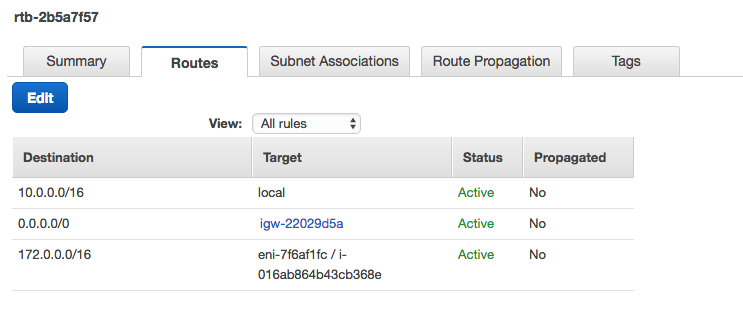

5. AWS Consoleで、AWSルート表を編集します。宛先としてVCN CIDR (172.0.0.0/16)を使用し、ターゲットとしてAWS LibreswanインスタンスID (この例ではi-016ab864b43cb368e)を指定したルールを追加します。



6. AWS Consoleで、ポート4500および500のインバウンドTCPおよびUDPトラフィックを有効にして、AWS Libreswan VMとのOracle Cloud Infrastructure Site-to-Site VPN IPSec接続を許可します。このタスクには、AWSセキュリティ・グループとネットワークACLの編集が含まれます。ソース値は、0.0.0.0/0のかわりにOracleパブリックIP (Oracle VPNヘッドエンドのIPSecトンネル・エンドポイント)に設定できます。

   セキュリティ・グループの場合:



   ネットワークACLの場合:



1. Oracle Consoleで、Libreswan AWSインスタンスのパブリックIPアドレス(34.200.255.174)をポイントする顧客構内機器(CPE)オブジェクトを作成します。これは、CPE構成ヘルパーを使用して簡単に行えます。

2. VCNにDRGがアタッチされていない場合は、Oracle ConsoleでDRGを作成し、VCNにアタッチします(172.0.0.0/16)。

3. Oracle ConsoleでIPSec接続を作成し、AWS VPC CIDR (10.0.0.0/16)を指し示すようにします。つまり、IPSec接続を作成する場合、静的ルートをAWS VPC CIDRに設定します。

   構成済の各IPSec接続に対して、Oracleが2つのトンネルを作成し、それぞれに次のアイテムを割り当てます:

   • Oracle VPNヘッドエンドのIPSecトンネル・エンドポイント
   • Oracle VPNトンネル共有シークレット

   You can view the IPSec tunnel status and Oracle VPN headend IP by clicking the Actions menu for the IPSec connection, and then clicking View Details.最初は、各トンネルは停止状態(オフライン)になっています。これは、後でAWS Libreswan VMで実行する追加構成がまだあるためです。

   共有シークレットを表示するには、各トンネルの「アクション」メニューをクリックし、「詳細の表示」をクリックします。「共有シークレット」の横にある「表示」をクリックします。

4. Oracle Consoleで、VCNのセキュリティ・ルールを編集して、AWSセキュリティ・グループやネットワークACLの場合と同様に、ポート4500および500でイングレスTCPおよびUDPトラフィックを有効にします。永続的なパブリックIPの場合、0.0.0.0/0のかわりにAWS Libreswan VMのパブリックIPアドレスを使用できます。また、AWS VPC CIDR (10.0.0.0/16)からのイングレス・トラフィックに対するすべてのプロトコルおよびポートを開きます。留意事項: セキュリティ・リストはサブネットに関連付けられているため、AWS VPCと通信する必要がある各サブネットに関連付けられているセキュリティ・リストを編集します。または、VCNネットワーク・セキュリティ・グループを使用している場合、関連するNSG内のルールを編集します。

5. Oracle Consoleで、VCNのルート表を編集し、AWS VPC CIDR (10.0.0.0/16)を宛先CIDRブロックとして、前に作成したDRGをターゲットとして持つルールを追加します。留意事項: ルート表はサブネットに関連付けられているため、AWS VPCと通信する必要がある各サブネットに関連付けられているルート表を編集します。

Libreswan構成では、次の変数を使用します。構成を進める前に値を確認してください。

• ${cpeLocalIP}: LibreswanデバイスのIPアドレス。
• ${cpePublicIpAddress}: LibreswanのパブリックIPアドレス。これは、外部インタフェースのIPアドレスです。ネットワーク・トポロジによっては、この値は${cpeLocalIP}と異なる場合があります。
• ${oracleHeadend1}: 最初のトンネル用に、Oracle Consoleから取得したOracleパブリックIPエンドポイント。
• ${oracleHeadend2}: 2番目のトンネル用に、Oracle Consoleから取得したOracleパブリックIPエンドポイント。
• ${vti1}: 使用される最初のVTIの名前。たとえば、vti1です。
• ${vti2}: 使用される2番目のVTIの名前。たとえば、vti2です。
• ${sharedSecret1}: 最初のトンネルの事前共有キー。Oracle ConsoleでIPSec接続を設定するときに、デフォルトのOracle提供の事前共有キーを使用するか、独自のキーを指定することができます。
• ${sharedSecret2}: 2番目のトンネルの事前共有キー。Oracle ConsoleでIPSec接続を設定するときに、デフォルトのOracle提供の事前共有キーを使用するか、独自のキーを指定することができます。
• ${vcnCidrNetwork}: VCNのIP範囲。

Libreswan構成では、左と右の概念を使用して、ローカルCPEデバイスとリモート・ゲートウェイの構成パラメータを定義します。接続(Libreswan構成ではconn)のいずれかの側を左または右に指定できますが、その接続の構成は一貫性がある必要があります。この例の場合:

• 左: ローカルLibreswan CPE
• 右: Oracle VPNヘッドエンド

/etc/ipsec.d/oci-ipsec.confファイルの次のテンプレートを使用します。このファイルでは、IPSec接続を設定するときにOracleによって作成される2つのトンネルを定義します。

conn oracle-tunnel-1
     left=${cpeLocalIP}
     # leftid=${cpePublicIpAddress} # See preceding note about 1-1 NAT device
     right=${oracleHeadend1}
     authby=secret
     leftsubnet=0.0.0.0/0
     rightsubnet=0.0.0.0/0
     auto=start
     mark=5/0xffffffff # Needs to be unique across all tunnels
     vti-interface=${vti1}
     vti-routing=no
     ikev2=no # To use IKEv2, change to ikev2=insist
     ike=aes_cbc256-sha2_384;modp1536
     phase2alg=aes_gcm256;modp1536
     encapsulation=yes
     ikelifetime=28800s
     salifetime=3600s
conn oracle-tunnel-2
     left=${cpeLocalIP}
     # leftid=${cpePublicIpAddress} # See preceding note about 1-1 NAT device
     right=${oracleHeadend2}
     authby=secret
     leftsubnet=0.0.0.0/0
     rightsubnet=0.0.0.0/0
     auto=start
     mark=6/0xffffffff # Needs to be unique across all tunnels
     vti-interface=${vti2}
     vti-routing=no
     ikev2=no # To use IKEv2, change to ikev2=insist
     ike=aes_cbc256-sha2_384;modp1536
     phase2alg=aes_gcm256;modp1536
     encapsulation=yes
     ikelifetime=28800s
     salifetime=3600s

/etc/ipsec.d/oci-ipsec.secretsファイルの次のテンプレートを使用します。IPSec接続ごとに2つの行が含まれます(トンネルごとに1行)。

${cpePublicIpAddress} ${ipAddress1}: PSK "${sharedSecret1}"
${cpePublicIpAddress} ${ipAddress2}: PSK "${sharedSecret2}"

構成ファイルおよびシークレット・ファイルを設定した後、次のコマンドでLibreswanサービスを再起動する必要があります。

service ipsec restart

次のipコマンドを使用して、IPSecトンネルを介してVCNにトラフィックを送信する静的ルートを作成します。権限のないユーザー・アカウントでログインしている場合は、コマンドの前にsudoを使用する必要があります。

ip route add ${VcnCidrBlock} nexthop dev ${vti1} nexthop dev ${vti2}
ip route show
